TPS = Thermo Plastic Space
TPS복층유리
개요
TPS복층유리는 두장 이상의 유리 사이에 TPS 간봉으로 공간을 만들어 공기나 아르곤가스를 채워 단열성, 방음성, 결로 방지 효과를 높인 유리로, 에너지 절약 및 쾌적한 실내 환경 조성에 필수적이며, 로이 코팅, 접합유리 등 다양한 기능성 유리를 결합하여 성능을 강화할 수 있습니다.
단열성능 부여를 위해 일정한 공기층을 두고 유리 2장 또는 3장 이상을 맞 붙힌 유리를 말합니다.
단열 성능 향상을 위해서 로이유리 사용 및 불활성기체인 아르곤가스 (Ar)충진, 단열 간봉 등의 방법이 사용됩니다.
유리의 종류, 스페이서(간봉)의 재질과 폭, 공기층의 기체 종류에 따라 다양한 구성이 가능합니다.

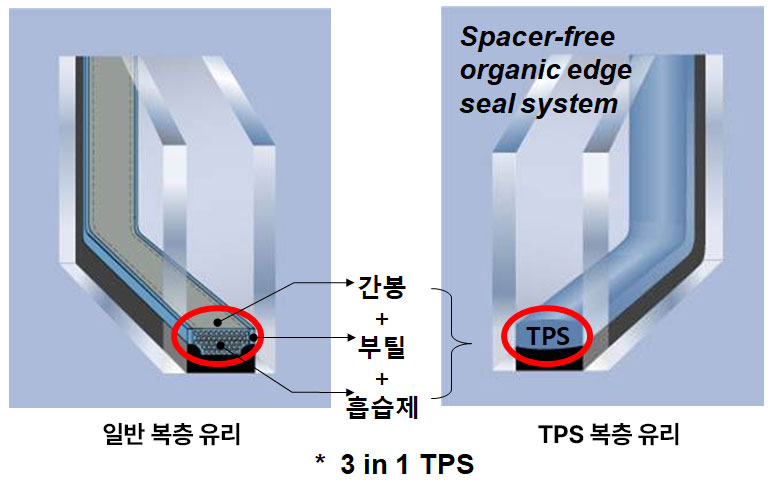

구조
- 유리 : 2장 또는 3장 이상의 판유리.

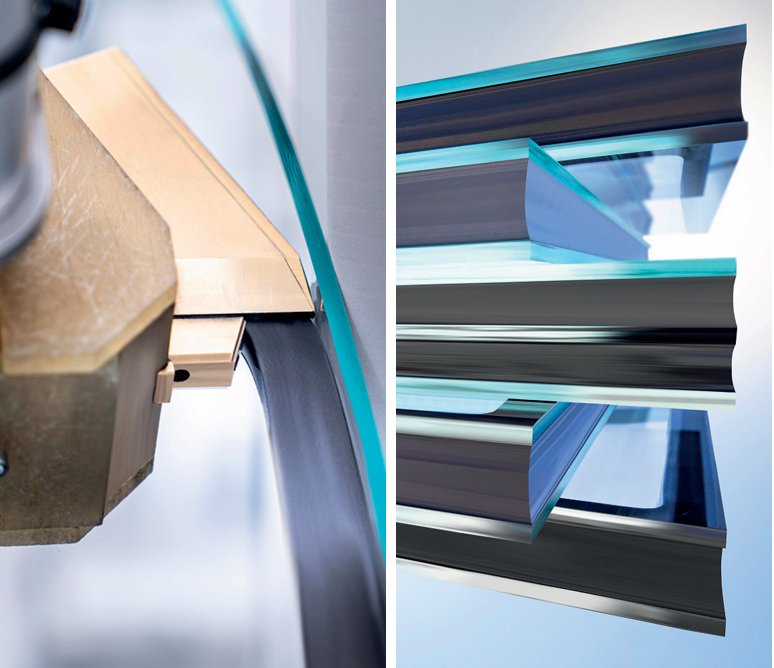

- 간봉 : 유리 사이의 간격을 일정하게 유지하고 흡습의 기능이 있는 TPS 재료로 사용.
- 가스층 : 간봉 사이의 빈 공간에 아르곤 가스 등을 주입하여 단열 성능을 극대화.
TPS 복층유리 용도
- 주거용 : 아파트, 단독주택, 다세대 주택
- 상업용 : 오피스, 지식산업센터, 기타
TPS복층유리 규격
- 두께 : 16~ 53mm
- 최대 규격 : 2,450mm X 3,600mm
- 유리 구성에 따라 달라질 수 있습니다.
가스보존

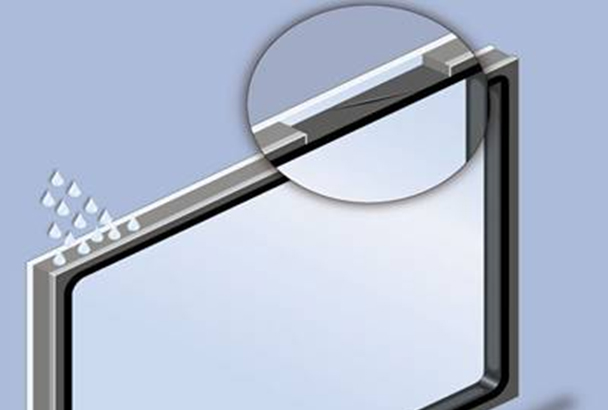

* Gas-tight IG units
- 45도 이음으로 Tight한 접합 품질 구현
- 현존하는 Polymer 중 수분 및 가스를 가장 효과적으로 차단하는 PIB(부틸)의 도포량과 도포방법에 따라 좌우
| 구 분 | TPS 유리 | 일반 간봉 유리 |
|---|---|---|
| Process | Full Auto Sealing 설비로 품질산포 극소화 | 간봉 절단→코너키 →흡습제 →부틸 도포→부착의 각 공정 별 작업자에 의한 산포발생 가능성 큼. |
| 부틸 도포량 | 최소 6mm 이상 끊김 없음 | 평균 3mm 끊김 문제발생 |
| Ar 누출율 | 0.28% / 년 | 2%이상 / 년 (업체/작업자 별 품질산포발생) |
효과
단열성 향상
실외로 빠져나가는 열에너지의 양을 줄여 우수한 단열효과
결로 방지
실내외 온도 차이를 줄여주어 결로 현상 저감
채광성 우수
우수한 채광성으로 밝고 화사한 실내 분위기 연출
방음 효과
유리 사이의 공간이 외부 소음을 차단
자외선 차단
로이(Low-E) 코팅을 적용하면 유해 자외선과 적외선을 반사 시켜 실내 가구 손상을 막음
건축 코킹용 실란트
접합유리와 결합 시 외부 충격에도 유리 파편이 비산 되지 않아 안전
단열 성능
열 전도차단율 우수
- TPS : 0.28 /mK,
- AL : 237 W/mK

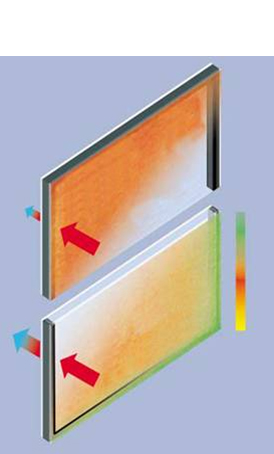

* Warm edge
※ 집의 열손실 상태를 적외선 촬영

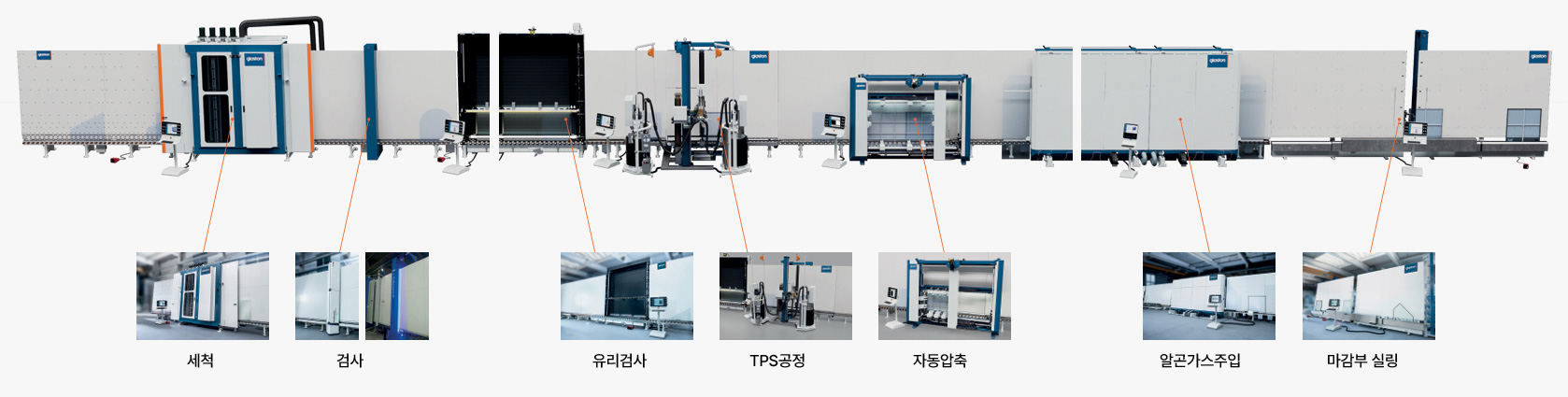

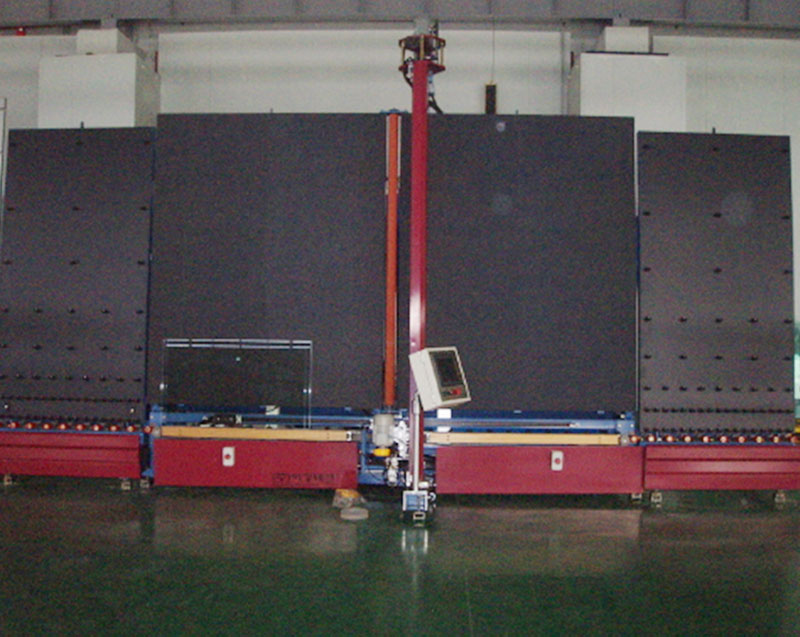

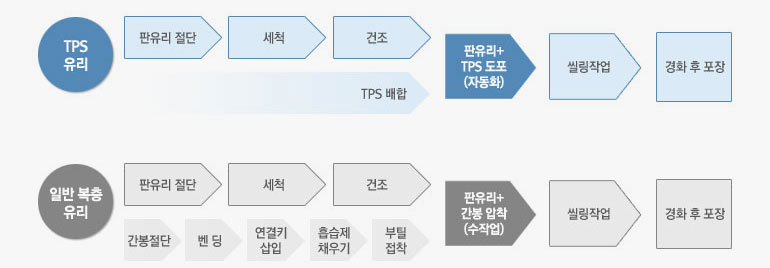

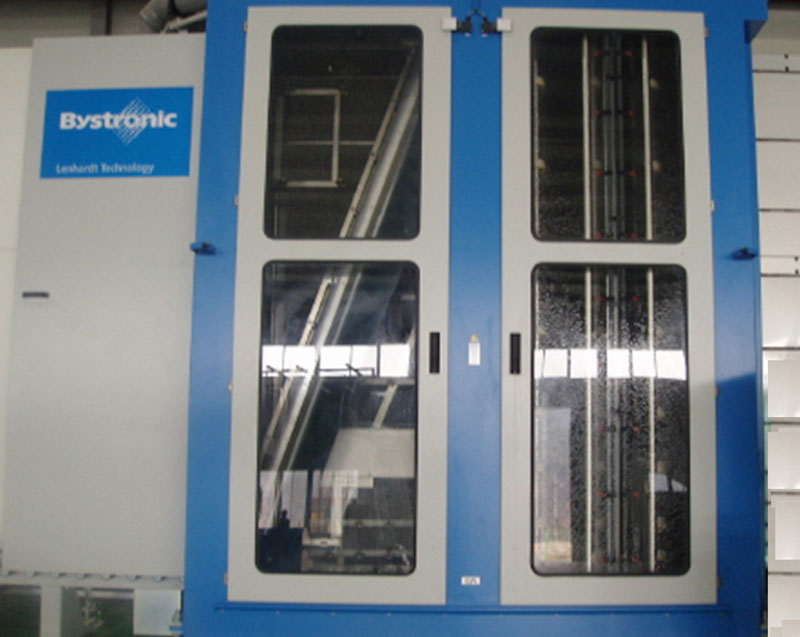

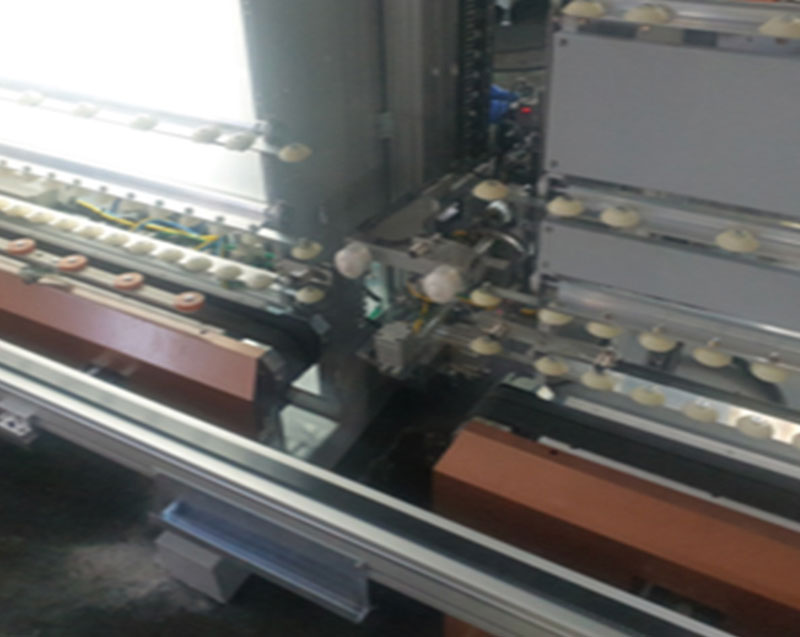

자동화 생산공정
※ 자동화 설비로 고품질의 TPS 복층 유리 생산
1. 원판 이송 자동 재단
2. 코팅유리 엣지 면 제거
3. 유리 세척, 건조
4. 유리면 검사, 마킹

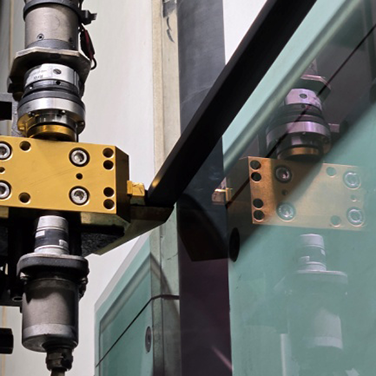

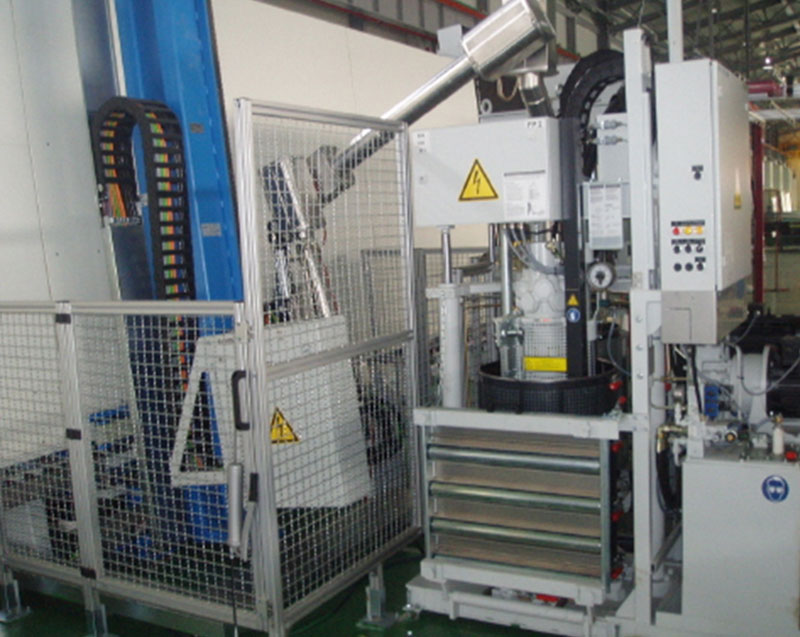

5. TPS 자동 공정화

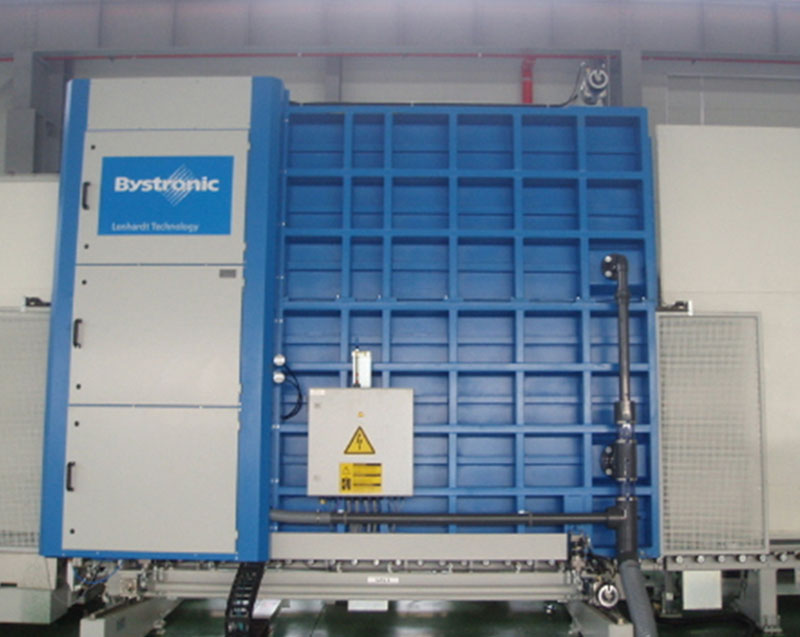

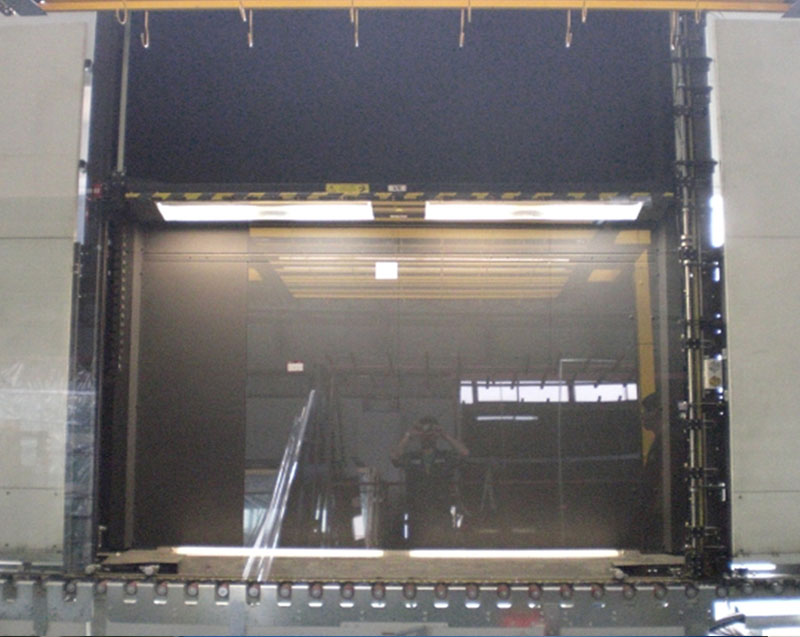

6.프레스 자동 압착
7. 마감부 자동 봉착
